Input | 4.4mm 3.5mm XLR/6.3mm 6.3mm pinout |
4.0Vrms (nom.) @ 0dBFS, 24kΩ balanced 1.0Vrms (nom.) @ 0dBFS, 1MΩ UnBAL 4.0Vrms (nom.) @ 0dBFS, 24kΩ balanced TRS: +, -, Gnd; compatible with TS: +, Gnd Separate left and right connectors |
Max. Input | 4.4mm 3.5mm XLR 6.3mm |
7.4V RMS 1.92V RMS 7.4V RMS 7.4Vrms balanced/3.8Vrms UnBAL |
Max Output | Balanced | >15.2V/385 mW (@ 600Ω) >11.0V/1890 mW (@ 64Ω) |
UnBAL | >7.6V/196 mW (@ 300Ω) >4.0V/1000 mW (@ 16Ω) |
|
Output Impedance | Balanced UnBAL Line |
<2Ω <1Ω <200Ω |
THD + N | Balanced UnBAL |
<0.006% (@360 mW/2.4V 16Ω) <0.005% (@ 100 mW/1.27V 16Ω) |
SNR | Balanced UnBAL |
>122dBA (@7.3V) >120dBA (@ 1.9V) |
Gain | OdB, 6dB, 12dB and 18dB | |
Frequency Response | 10Hz-200kHz (±0.03dB) | |
Power supply requirement | DC 5V/2.4A (centre +ve) | |
Power consumption | No Signal ~5W/Max Signal ~13W | |
Dimensions | 158×121 x 35 mm (6.2″ x 4.8″ x 1.4″) | |
Net weight | 530g (1.17 lbs) | |
Limited Warranty | 12 months |

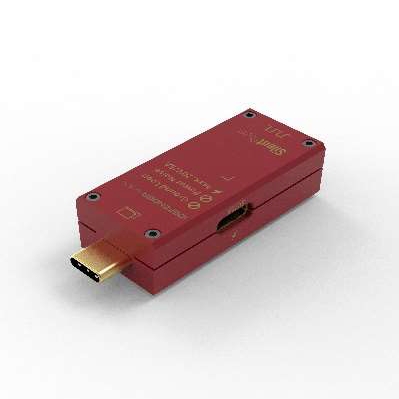

SPECIFICATIONS
• Input/Output: USB-C
• Compatibility: USB 3.0
• Max. Power Support: Up to 100W (20V/5A)
• External Power Support: Up to 25W (5V/5A)

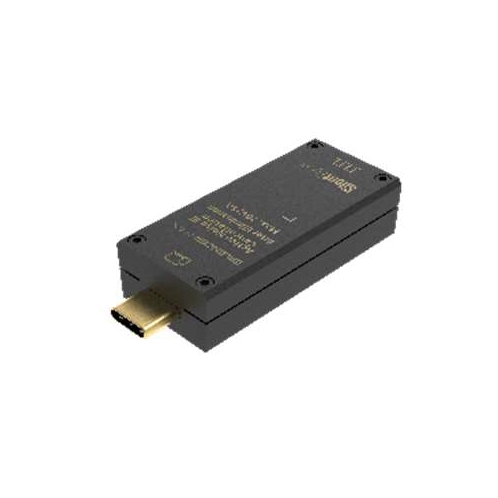

SPECIFICATIONS
• Input/Output: USB-C
• Compatibility: USB 3.0
• Max. Power Support: Up to 100W (20V/5A)

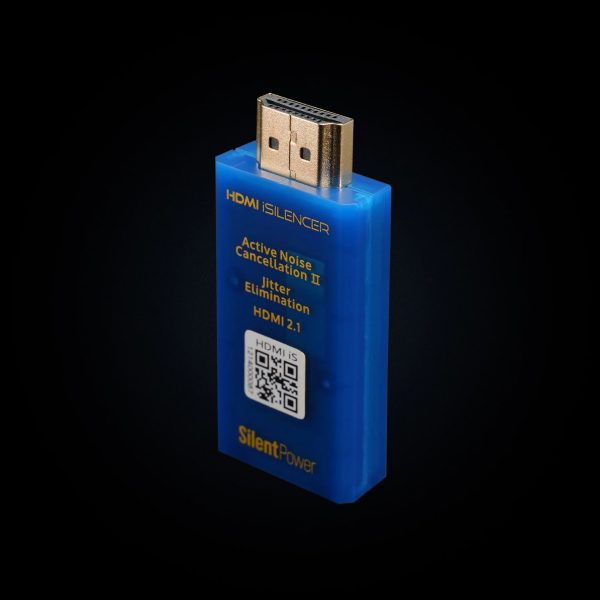

SPECIFICATIONS
• Input/Output: HDMI
• Compatibility: HDMI 2.1
• Resolution supported: 8K/60Hz, 4K/120Hz Ultra HD HDR
Input Voltage | DC | 5V/2.5A |
AC 100-240V, 50/60Hz | ||
Analogue Inputs | SE RCA L/R | 2.0V nominal @ 0dBFS, 1MegOhm Zin |
SE 3.5mm | 1.0V nominal @ 0dBFS, 1 MegOhm Zin | |
BAL 4.4mm | 4.0V nominal @ 0dBFS, 24kOhm Zin | |
Max Input Level | SE RCA | 3.8V RMS |
SE 3.5mm | 1.92V RMS | |
BAL 4.4mm | 7.4V RMS | |
Headphone Output Section | ||
Output Impedance | BAL 4.4mm HP | <2 Ohms |
SE 6.3mm HP | <1 Ohm | |
Headphone Output (RMS) | BAL 4.4mm | >11.5V/2,000mW (@ 64 Ohms) |
SE 6.35mm | >7.2V/1,600mW (@ 32 Ohms) | |
Headphone Output (Max.) | BAL 4.4mm | >15.1V/385mW (@ 600 Ohms) |
>6.2V/1,200mW (@ 32 Ohms) | ||
SE 6.35mm | >7.6V/98mW (@ 600 Ohms) | |
>7.2V/1,600mW (@ 32 Ohms) | ||

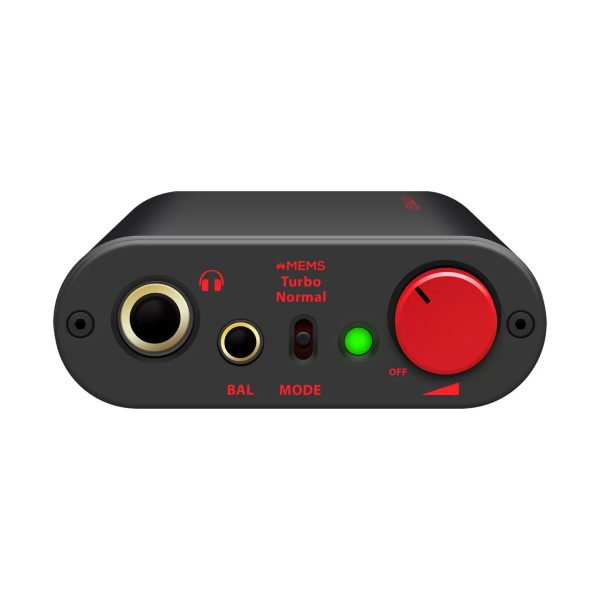

xMEMS | BAL 4.4mm | >21Vpp, 22 Ohms, 11V DC bias |
SNR | BAL 4.4mm | ≥125dB (7.3V 4.4mm Input 0dB @ 600 Ohms) |
SE 6.35mm | ≥122dB (1.9V Input 0dB @ 600 Ohms) | |
DNR | BAL 4.4mm | ≥119dB(A) @ 0dBFS |
SE 6.35mm | ≥119dB(A) @ 0dBFS | |
THD+N | BAL 4.4mm | <0.006% (@ 360 mW/2.4V 16 Ohms) |
SE 6.35mm | <0.006% (@ 100mW/1.27V 16 Ohms) | |
Line Output Section | ||
Output Impedance | <200 Ohms | |
Output Level | 4Vrms (0dB 200kOhm load) | |
SNR | ≥125dB (7.3V 4.4mm Input 0dB @ 200kOhm) | |
DNR | ≥119dB(A) | |
THD+N | 0.006% (0dB 200kOhm load) | |
General | ||
Gain | 0dB, 6dB, 12dB, 18dB | |
Frequency Response | 10Hz-200kHz (-3dB) | |
Power Consumption | No Signal | ~5W |
Max Signal | ~13W | |
Dimensions | 158x117x35mm (6.2×4.6×1.4”) | |
Net Weight | 495g (1.09 lbs) |
ZERO DC Block technology | Blocks incoming DC – up to 1,200mV |
Voltage rating | 90 – 250 volts |
Maximum current rating | ≤14A |
Max amplifier power | 2200W or VA on 220V ~ 1100W or VA on 110V ~ |
Continuous current rating | 10A |
Universal IEC | Hospital-grade IEC connectors |
Dimensions | 75 x 46 x 32 mm / 3.0” x 1.8” x 1.3” |
Weight | 80 g (2.8 oz) |
Input | USB-C | |
Formats Supported | DSD256 / PCM384kHz / Full MQA Decoder | |
DAC | Burr Brown | |
Headphone Outputs | 4.4mm, 3.5mm | |
Power Output | BAL | 400mW @ 32Ω; 6.3V @ 600Ω |
UnBAL | 280mW @ 32Ω; 3.2V @ 600Ω | |
SNR | BAL | <109dB(A) @ 0dBFS |
UnBAL | <103dB(A) @ 0dBFS | |
DNR | BAL | <109dB(A) |
UnBAL | <103dB(A) | |
THD + N | BAL | <0.006X% (360mW/2.0V @ 600Ω) |
UnBAL | <0.01% (100mW/1.27V @ 16Ω) | |
Frequency Response | 20Hz – 45kHz (-3dB) | |
Power Consumption | <2W idle, 4W max | |
Battery | Lithium-polymer 2,200mAh up to 12 hours |
|
Power System | Charging via USB-C, BC V1.2 compliant up to 1000mA charging current | |
Dimensions | 102 x 70 x 14 mm (4.0″ x 2.8″ x 0.6″) | |
Net weight | 135 g |

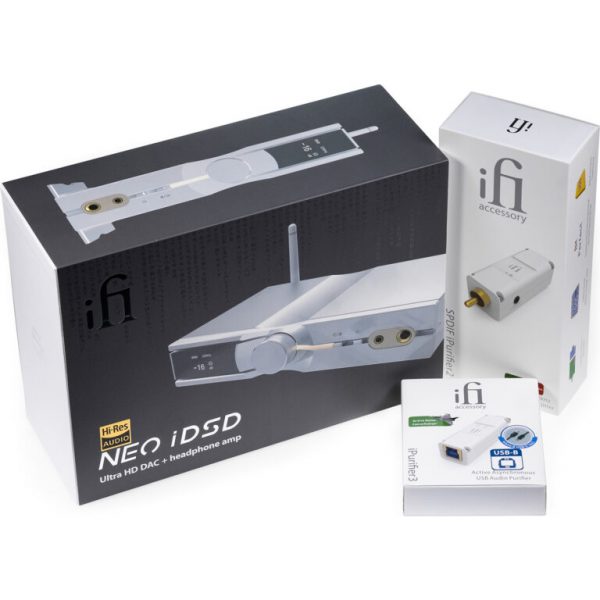

Inputs: | |
Digital | USB3.0 B (USB2.0 compatible); S/PDIF (coaxial/optical) |
Bluetooth 5.4 (aptX Lossless, aptX Adaptive, aptx, LDAC, HWA/LHDC, AAC and SBC) | |
Analogue | UnBAL 3.5mm |
Clock: | External Sync Clock 10MHz, 1Vpp nominal, 75Ω. Sinewave or Squarewave |
Format: | PCM 768kHz; DSD 512 (22.6MHz); MQA Full Decoder |
Line Section | |
Outputs: | |
Balanced XLR | 19.5V max. (variable) 4.4V fixed |
UnBAL RCA | 10.5V max. (variable) 2.2V fixed |
Output Impedance: | XLR ≤100Ω; RCA ≤50Ω |
SNR: | <-120dB(A) @ 0dBFS |
DNR: | >120dB(A) @ -60dBFS |
THD+N: | <0.0015% @ 0dBFS |
Headphone Section | |
Output: | |
Balanced 4.4mm | 3.5V / 19.5V max. (12Ω – 600Ω Headphone) |
UnBAL 6.3mm | 4.5V / 9.50V max. (12Ω – 300Ω Headphone) |
Output Power: | |
Balanced | >19.5V/650 mW (@ 600Ω); >13.3V/5,551 mW (@ 32Ω) |
UnBAL | >10.5V/184 mW (@ 600Ω); >9.5V/2,832 mW (@ 32Ω) |
Output Impedance: | <1Ω |
SNR: | >120dB(A) (3.3V 6.3mm/6.2V 4.4mm) |
DNR: | -120dB(A) |
THD + N: | <0.0015% (125mW @ 32Ω) |
Power supply requirement: | DC 9V/1.5A – 15V/0.9A (centre +ve)* |
Power consumption: | No Signal ~5W; Max Signal ~13.5W |
Dimensions: | 214 x 158 x 41 mm (8.4″ x 6.2″ x 1.6″) |
Net weight: | 916g (2.0 Ibs) |
Noise reduction | > 40dB (> 100x) |
Surge Protection | 1.8 m (70.8″)max. 10,000A @ 775V / 8/20uS |
Under operating voltage | Maximum operating rating 15A at 125Vac and 10A at 250Vac |
Cable Rating | 25A max |
Socket Rating | 15A@125vac max 10A@250vac max |
Lengths | 1.8 m (70.8″) |
Net weights | US: 1.20 kg (2.65 lbs) EU: 1.21 kg (2.67 Ibs) UK: 1.22 kg (2.69 lbs) AU: 1.20 kg (2.65 lbs) |
Limited Warranty | 12 months* |
Operating voltage | 90V – 265V |
Lengths | 1.8 m (70.8″) |
Cable Rating | 25A max |
Socket Rating | 15A @ 125vac max 10A @ 250vac max |
Net weights | US: 1.11 kg (2.45 Ibs) EU: 1.12 kg (2.47 Ibs) UK: 1.13 kg (2.49 lbs) AU: 1.10 kg (2.42 lbs) |
Limited Warranty | 12 months* |
Digital Inputs | USB 3.0 type ‘A’ (USB2.0 compatible) S-PDIF (3.5mm coaxial/optical) |
|
Formats supported | DSD512/256/128/64 Octa/Quad/Double/Single-Speed DSD DXD (768/705.6/384/352.8kHz) Double/Single-Speed DXD PCM (768/705.6/384/352.8/192/176.4/ 96/88.2/48/44.1 kHz) MQA (Decorder) |
Input | RJ45 Socket |
Output | RJ45 Plug |
Speed | 1000/100/10 Mbps |
Supported Devices | General-purpose, notebook, switch, router, wireless device, etc |
Dimensions | 73.5 x 19 x 16mm
2.9″ x 0.7″ x 0.6″ |
Net Weight | 17g (0.6 oz) |
Inputs | Wi-Fi Ethernet (M12 X-code 8-pin/RJ45/Optical) USB-A and USB-C (front panel) (USB DISK, HDD etc.) |
Formats | DSD: up to 512 / 22.6MHz PCM: up to 768kHz MQA: Full Decoder |
Analogue output | Balanced 4.4mm 4V RMS / UnBAL RCA 2V RMS |
Digital output | USB-C (front panel) USB3.0 Type-A Socket x2 (USB2.0 compatible) S/PDIF Optical (PCM up to 192kHz, 24-bit) S/PDIF Coaxial (PCM up to 192kHz, 24-bit) AES/EBU (XLR – single link, PCM up to 192kHz) I2S via HDMI connector Pinout: 1) Data – 2) Gnd 3) Data + 4) Bck + 5) Gnd 6) Bck 7) Wck – 8) Gnd 9) Wck + 10) Mck + 11) Gnd 12) Mck 13,14,15,16) DSD Enable; L=PCM, H=DSD 17) Gnd 18) 5V Power Enable Output; L=O, H=On 19) N/C 20,21,22,23) GND |
Output Impedance | Balanced: ≤74Ω UnBAL: ≤37Ω |
SNR | <-106dB(A) @ 0dBFS (BAL/UnBAL) |
THD + N | <0.0025% @ 0dBFS (BAL/UnBAL) |
Power supply requirement | DC 9V/2.0A, 12V/1.8A, 15V/1.2A* (centre pin +) |
Power consumption | <0.5W idle, 14W max. |
Dimensions | 214 x 151 x 41 mm (8.4″ x 5.9″ x 1.6″) |
Net weight | 1.0 kg (2.26 Ibs) |
Limited Warranty | 12 months** |
*A power supply unit must be able to deliver minimum rated repetitive current **12 months typical or as permitted/required by local reseller laws. ***Specifations are subject to change without notice. |
Power supply requirement | DC 5V/2.5A (centre +ve) | |
Max Output | >6.7V/75 mW(@ 600Ω) >6.5V/660 mW(@ 64Ω) >6.2V/1200 mW(@ 32Ω) | |
THD & N | 0.005% (@ 100 mW/1.27V 16Ω) | |
SNR | >114dBA (@ 6.7V) | |

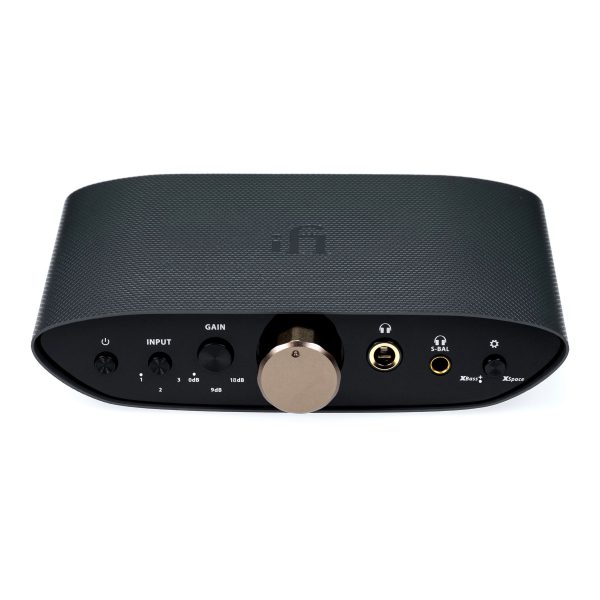

Max. Input | RCA 3.5mm |
3.8V RMS 1.92V RMS |
Gain | 0dB 9dB 18dB |
|
Frequency Response | 10Hz -100kHz (-3dB) | |
Power Consumption | No Signal ~5W Max Signal ~13W |
|
Dimensions | 158 x 117 x 35 mm 6.2″ x 4.6″ x 1.4″ |
|
Net weight | 352g 0.78 lbs |
Supported Signals | 44.1/48/88.2/96/176.4/192kHz; 16 to 24 Bit, DSD/DoP, Dolby Digital, DTS |
Input | Combo optical mini-jack & gold-plated co-axial connector (impedance 75 Ohms) |
Outputs | Gold-plated co-axial connector (impedance 75 Ohms) & optical mini-jack |
Power Supply | Type-C USB, 5V/500mA (iPower 5V included) |
Dimensions | 76(l) x 19(w) x 20(h)mm/3.0” x 0.7” x 0.8” |
Weight | 56g (1.98oz) |
